Comment souder des fils de cuivre

Soudure de fils de cuivre est une compétence de base pour les amateurs d'électronique ainsi que pour les professionnels (plus d'informations sur la fabrication des fils de cuivrese trouvent dans un article séparé). Que vous répariez de l'électronique, créiez vos propres circuits électriques ou même des œuvres d'art, maîtriser l'art de la soudure peut vous ouvrir un monde de possibilités. Dans ce guide complet, je vous fournirai un aperçu approfondi du processus de soudure des fils de cuivre, en partageant des conseils et astuces d'expert !

Les bases de la soudure

La soudure est le processus d'assemblage de deux morceaux de métal, comme des fils de cuivre, à l'aide d'un alliage fondant appelé soudure. Lorsqu'elle est chauffée, la soudure fond et s'écoule dans l'espace étroit entre les parties métalliques, les reliant solidement après refroidissement et solidification. Cela se fait à l'aide d'un fer à souder, un outil qui chauffe à des températures suffisamment élevées pour faire fondre la soudure.

Outils et matériaux nécessaires

Pour souder des fils de cuivre, vous aurez besoin des outils et matériaux suivants :

• fer à souder,
• support pour fer à souder (pour tenir le fer en toute sécurité lorsqu'il n'est pas utilisé),
• soudure (généralement un alliage d'étain et de plomb 60/40),

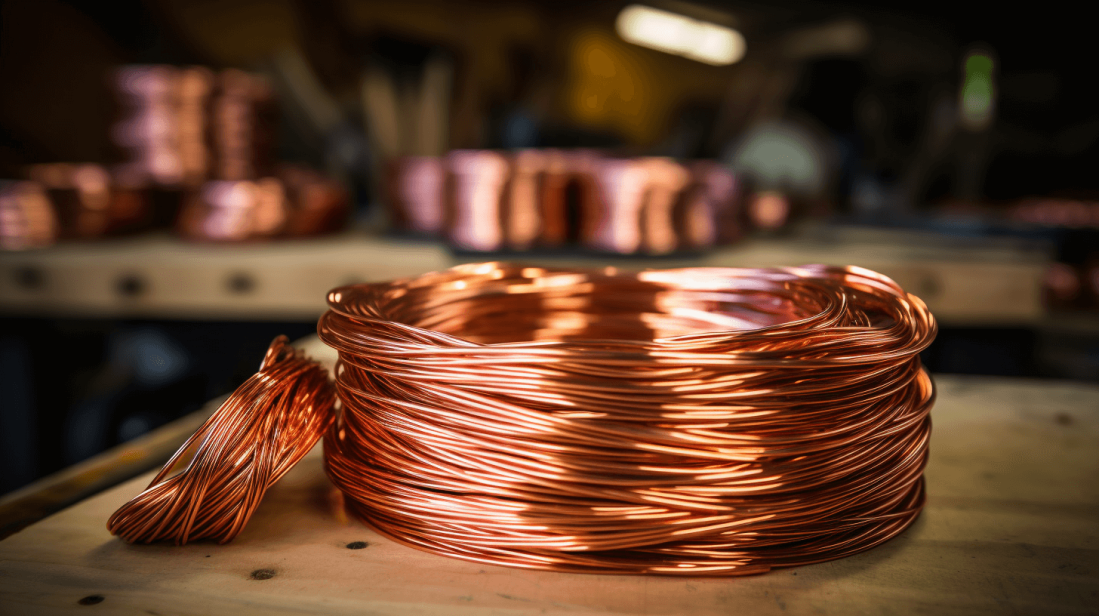

• fils de cuivre,
• dénudeur de fil (pour enlever l'isolation des fils),
• mains supplémentaires (optionnelles mais recommandées pour tenir fermement les fils pendant la soudure),
• flux de soudure (produit chimique qui améliore le flux de la soudure et aide à l'adhérence),
• surface ou tapis résistant à la chaleur (pour protéger votre espace de travail),
• lunettes et gants de protection (pour la sécurité personnelle).

Guide de soudure des fils de cuivre

Étape 1 : Préparez votre espace de travail. Assurez-vous que votre surface résistante à la chaleur est propre et dégagée. Branchez le fer à souder et placez-le sur son support pour le chauffer – cela prend généralement quelques minutes. Mettez vos lunettes et gants de protection.

Étape 2 : Dénudez les fils de cuivre. À l'aide du dénudeur, retirez la quantité appropriée d'isolation à chaque extrémité des fils à souder.

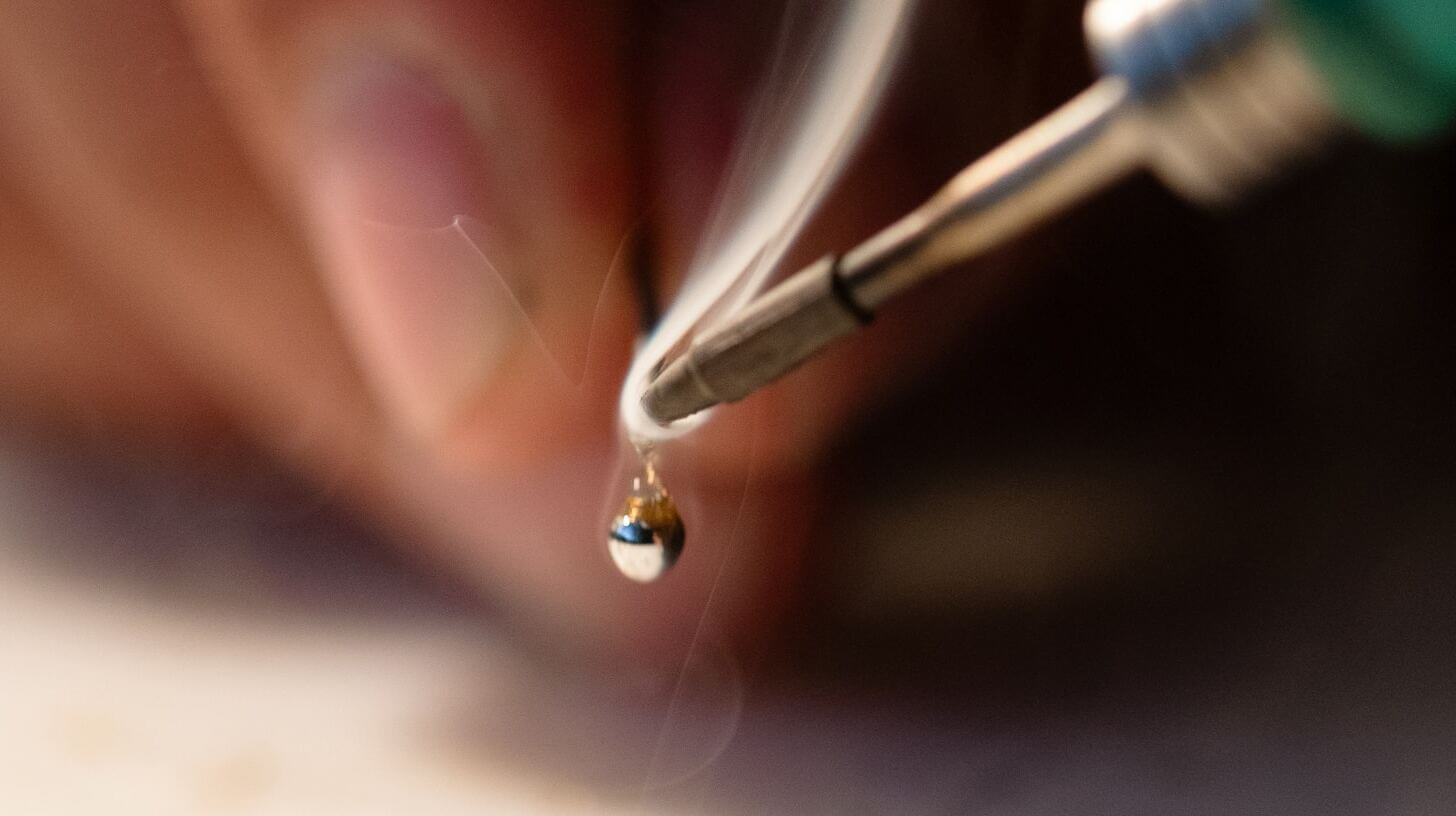

Étape 3 : "Étainnez" votre fer à souder. C'est une étape importante souvent négligée. Pour ce faire, faites simplement fondre une petite quantité de soudure sur la pointe propre de votre fer à souder. Cela aide à améliorer le transfert de chaleur entre votre fer et les fils.

Astuce d'expert : Pour nettoyer la pointe de votre fer, essuyez-la rapidement avec une éponge humide avant et après chaque utilisation.

Étape 4 : Appliquez le flux de soudure sur les fils de cuivre dénudés. Cela aide à éliminer toute oxydation de surface et favorise une bonne soudure.

Étape 5 : Maintenez les fils avec les mains supplémentaires et assurez-vous que les extrémités dénudées sont bien fixées et alignées.

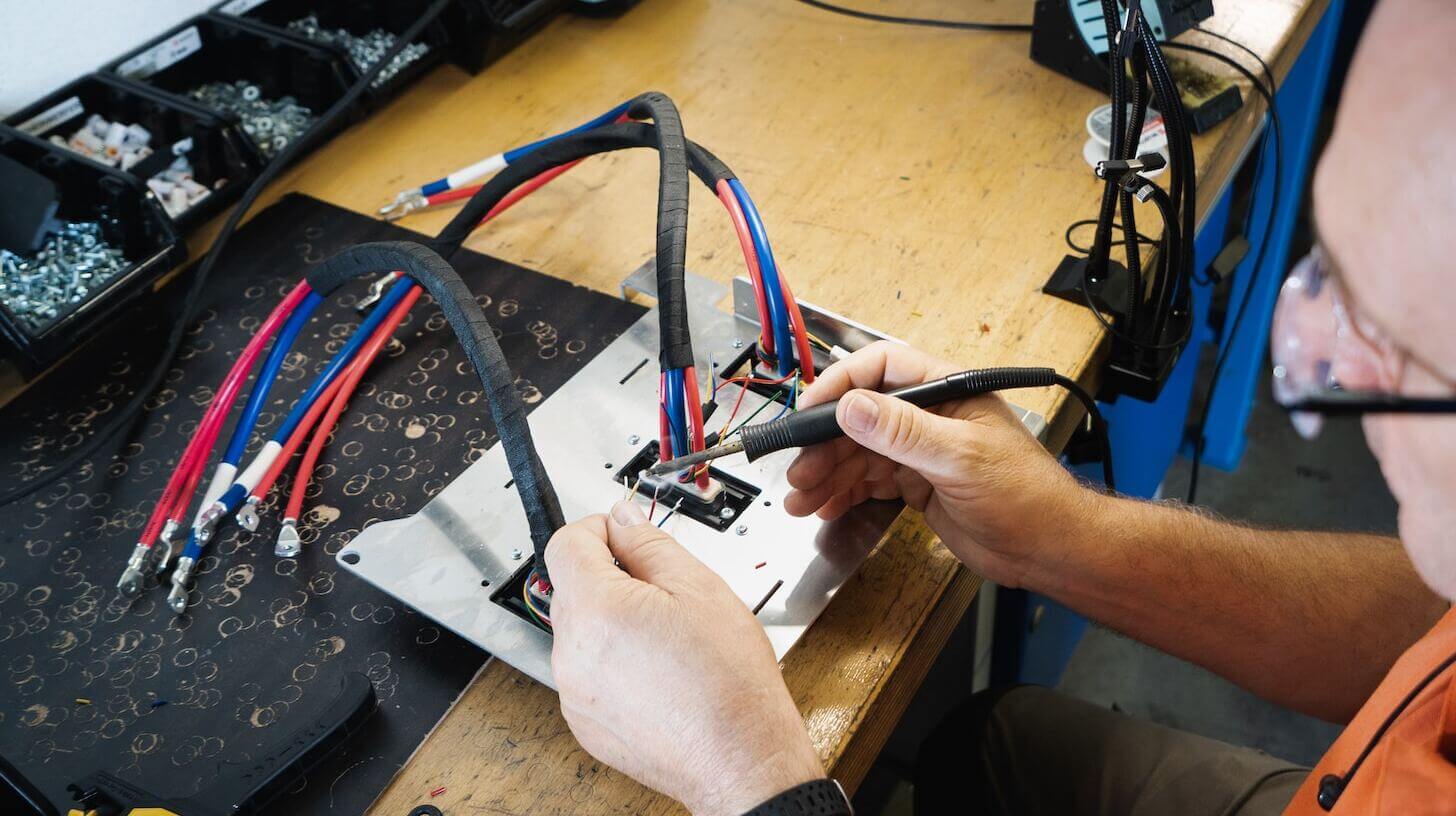

Étape 6 : Commencez à souder ! Touchez la pointe du fer à souder d'un côté de la jonction des fils de cuivre et approchez la soudure de l'autre côté. La chaleur du fer devrait faire fondre la soudure qui s'écoulera dans la jonction, créant un lien solide entre les fils.

Étape 7 : Vérifiez votre travail. Lorsque la soudure a refroidi et durci, inspectez la jonction. Une bonne soudure doit être brillante et lisse, ce qui signifie que la soudure a complètement rempli l'espace entre les fils.

Étape 8 : Nettoyez votre espace de travail et rangez correctement vos outils.

Bonnes pratiques et conseils pour la soudure

• Utilisez une puissance de fer à souder appropriée pour les fils de cuivre (30-40 watts).
• Gardez la pointe du fer propre en l'essuyant avec une éponge humide avant et après chaque utilisation.
• Ne vous précipitez pas ! Laissez suffisamment de temps à la soudure pour durcir avant de perturber la jonction.
• La répétition mène à la maîtrise ! Améliorez vos compétences en pratiquant sur des morceaux d'essai avant de travailler sur votre projet principal.

Résolution des problèmes courants

Parfois, les choses ne se passent pas parfaitement. Voici quelques problèmes courants et leurs solutions :

• Problème : La soudure ne coule pas correctement ou forme des boules.

  • Solution : Nettoyez la pointe du fer à souder et réappliquez du flux.

• Problème : La soudure est terne, grumeleuse ou friable.

  • Solution : Réchauffez à nouveau la jonction et ajoutez plus de soudure, en veillant à chauffer uniformément les deux côtés.

• Problème : La jonction est faible ou ne tient pas.

  • Solution : Vérifiez que vous avez utilisé une quantité suffisante de soudure et que la jonction a été chauffée uniformément.

Souder des fils de cuivre peut être simple et amusant si vous suivez ces étapes et bonnes pratiques. Rappelez-vous - c'est la pratique qui rend maître, alors ne vous découragez pas si vos premières tentatives ne sont pas parfaites. Affinez continuellement votre technique de soudure et vous deviendrez bientôt un professionnel !

Foire aux questions sur la soudure des fils de cuivre

Puis-je souder des fils de cuivre sans utiliser de flux ?

Bien qu'il soit techniquement possible de souder des fils de cuivre sans flux, ce n'est pas recommandé. Il joue un rôle important : éliminer l'oxydation de surface et favoriser une bonne liaison entre les fils et la soudure. Sans lui, vous pourriez avoir des difficultés à obtenir une liaison solide et fiable.

Puis-je utiliser un briquet ou un chalumeau à la place d'un fer à souder ?

Bien que certaines personnes puissent utiliser un briquet ou un chalumeau pour souder, cela n'est généralement pas recommandé pour les débutants. Le fer à souder offre un contrôle de température plus précis, ce qui aide à éviter la surchauffe de la soudure ou des fils. Si vous débutez, il est préférable de rester avec un fer à souder.

Comment nettoyer une pointe de fer à souder sale ?

Pour nettoyer une pointe de fer à souder sale qui ne fonctionne plus correctement, débranchez d'abord le fer et laissez-le refroidir. Ensuite, utilisez une combinaison de laine d'acier fine ou une brosse en laiton et un nettoyant pour pointe de fer à souder pour enlever doucement les saletés et oxydes accumulés. Enfin, étamez à nouveau la pointe avant de la réutiliser (comme indiqué à l'étape 3 du guide).

Comment savoir quand remplacer la pointe de mon fer à souder ?

Avec le temps, les pointes de fer à souder peuvent se corroder ou s'user avec une utilisation normale.

Quelques signes indiquant qu'il est temps de remplacer la pointe :

• Difficulté à maintenir la température de la pointe ou chauffage inégal,
• Difficulté à transférer la chaleur à la soudure,
• Usure visible ou dommages à la surface de la pointe, comme piqûres, délaminage ou déformation.

Lorsqu'on remarque ces signes, il est préférable d'investir dans une nouvelle pointe de fer à souder pour garantir des performances optimales et des soudures fiables.

Comment éviter d’inhaler les vapeurs produites lors de la soudure ?

Les vapeurs de soudure peuvent être nocives lorsqu'elles sont inhalées, il est donc essentiel de prendre des précautions appropriées. Soudez toujours dans un endroit bien ventilé et ne placez pas votre visage directement au-dessus de la soudure. De plus, vous pouvez investir dans un extracteur de fumée de bureau ou un masque respiratoire avec un filtre adapté pour une protection supplémentaire.
