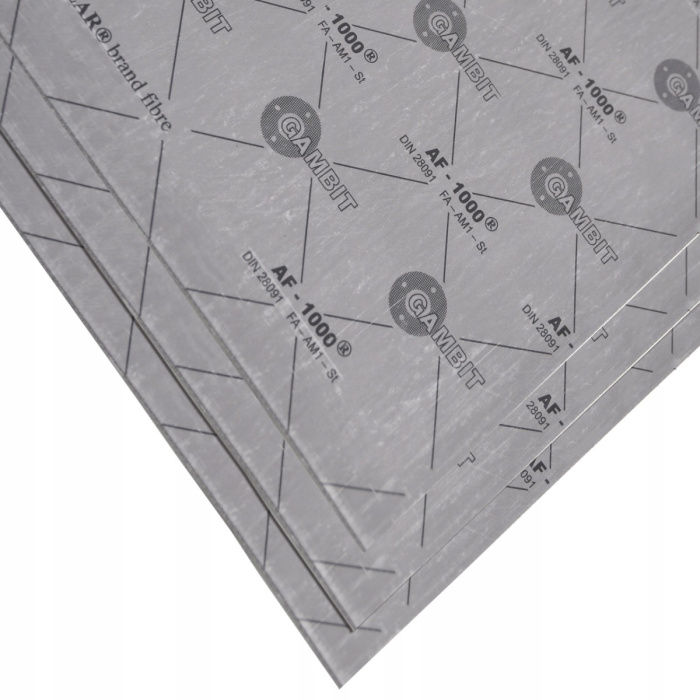

Plaque d'étanchéité GAMBIT AF-1000 | Plaque d'étanchéité en aramide haute température avec grille
Joint d'étanchéité en aramide haute température GAMBIT AF-1000 à base de fibres KEVLAR®, de fibres minérales et de liant NBR, renforcé par un treillis en acier galvanisé. Conçu pour les joints à bride haute température avec de fortes pressions et des vitesses d'écoulement élevées. Convient également pour l'automobile. Dimensions et épaisseurs disponibles, sélectionnez-les dans les attributs du produit.
✔ Pression max : 12 MPa
✔ Température de fonctionnement continue : 350 °C (avec vapeur : 250 °C)
La plaque d’étanchéité GAMBIT AF-1000 est un matériau d’étanchéité haut de gamme pour les applications industrielles à haute température et haute pression les plus exigeantes. Elle est fabriquée à partir de fibres aramides KEVLAR®, de fibres minérales et de charges liées par un liant à base de caoutchouc NBR, la structure entière étant renforcée par une grille en acier galvanisé. Ce renfort augmente considérablement la résistance mécanique, la résistance à la déchirure et la stabilité dimensionnelle dans des conditions de fonctionnement extrêmes.
Pourquoi une grille en acier ?
La grille en acier galvanisé à l’intérieur de la plaque sert de renfort — similaire à l’acier dans le béton. Elle empêche le soufflement du joint lors de pics de pression soudains, augmente la résistance au fluage à haute température et garantit que le joint reste en place même à des vitesses d’écoulement élevées du fluide. La désignation selon DIN 28091-2 est FA-AM1-ST, où le suffixe "ST" indique précisément le renfort en acier.
Comparaison avec AF-200 et AF-OIL
Paramètre
AF-200
AF-OIL
AF-1000
Pression maximale
6 MPa
10 MPa
12 MPa
Fonctionnement permanent
220 °C
300 °C
350 °C
Température maximale temporaire
300 °C
350 °C
420 °C
Renfort
—
—
Grille en acier
DIN 28091-2
FA-AM1-O
FA-AM1-O
FA-AM1-ST
Usage recommandé
Raccords de brides à haute température avec grands sauts de pression
Applications à haute vitesse d’écoulement du fluide
Eau et vapeur d’eau (jusqu’à 250 °C en fonctionnement permanent)
Diesel, essence et carburants
Huiles et lubrifiants
Énergie — vapeur haute pression
Automobile — applications moteur et échappement
Industrie pétrolière et pétrochimique
⚠️ Restrictions importantes
Non recommandée pour les acides et les bases (alcali)
Lors de l’utilisation avec de la vapeur, il est nécessaire d’utiliser des fixations de montage appropriées — consultez la documentation technique
Médias — résistance
Média
Résistance
Eau et vapeur d’eau
✔ Résistante (vapeur jusqu’à 250 °C en fonctionnement permanent)
Diesel
✔ Résistant
Essence et carburants
✔ Résistant
Huiles et lubrifiants
✔ Résistant
Acides
✗ Non recommandée
Bases (alcali)
✗ Non recommandée
Caractéristiques techniques
Paramètre
Valeur
Désignation selon DIN 28091-2
FA-AM1-ST
Matériau des fibres
Fibres aramides KEVLAR® + fibres minérales
Liant
Caoutchouc NBR
Renfort
Grille en acier galvanisé
Pression maximale
12 MPa
Température maximale temporaire
420 °C
Température de fonctionnement permanent
350 °C
Température de fonctionnement permanent avec vapeur
250 °C
Dimensions
Voir les attributs du produit
Épaisseur
Voir les attributs du produit
Avantages de la plaque d’étanchéité GAMBIT AF-1000
La pression maximale la plus élevée de la série — jusqu’à 12 MPa
La température de fonctionnement la plus élevée de la série — 350 °C en permanence, 420 °C temporairement
Grille en acier galvanisé — résistance au soufflement et au fluage
Fibres aramides KEVLAR® — résistance mécanique et stabilité dimensionnelle
Adaptée aux applications automobiles et industrielles soumises à des charges d’impact
Usinage facile — découpe, découpage, fraisage CNC
Usinage et montage
La plaque se travaille facilement avec des outils courants — ciseaux, couteau, emporte-pièce ou fraise CNC. Pour un résultat optimal :
Les surfaces des brides doivent être propres, sèches et sans saletés
Positionnez le joint de manière centrée par rapport aux trous de la bride
Serrez les boulons en croix de manière uniforme en plusieurs étapes
Pour les applications vapeur, utilisez les fixations de montage appropriées selon la documentation technique
Questions fréquentes
En quoi AF-1000 diffère-t-elle de AF-OIL ? AF-1000 offre de meilleures performances — pression plus élevée (12 MPa vs. 10 MPa), température plus élevée (350 °C vs. 300 °C) et renfort en grille d’acier pour des conditions extrêmes. AF-OIL est en revanche adaptée aux milieux acides et basiques, où AF-1000 n’est pas recommandée.
Pourquoi AF-1000 n’est-elle pas adaptée aux acides ? La grille en acier peut corroder en milieu acide. Pour les acides et les bases, nous recommandons des plaques d’étanchéité spéciales sans renfort métallique.
Comment découper le joint sur mesure ? La plaque peut être découpée avec des outils courants. Pour des formes complexes, nous recommandons le jet d’eau (waterjet).
Commandez dès aujourd’hui
Choisissez la dimension et l’épaisseur dans les attributs et ajoutez au panier.
Plus d'infos
SKU
GAF1000
